#SuccessStory #Stylos Capacité accrue, efficacité optimisée

  • Conditionnement respectueux des produits dans des séparateurs en carton ou des plateaux
  • Placement précis des stylos et des flacons dans les étuis pliants
  • Le Transmodul assure un transport sans interface
  • Accompagnement dans le développement des matériaux d’emballage
  • Manipulation douce des produits
  • Haute efficacité de la ligne

13

Formats d'emballage



3D

Kamera



Exigence

Conditionner efficacement, avec flexibilité et soin, des flacons (vials) et des stylos injecteurs.

Une ligne d’emballage de Schubert conditionne, au sein d’une entreprise de biotechnologie, des stylos ou des flacons de manière efficace, flexible et particulièrement respectueuse des produits.

Afin d’accroître ses capacités et d’améliorer son efficacité, un grand groupe de biotechnologie recherchait pour son site aux Pays-Bas une nouvelle installation capable de conditionner des flacons et des stylos dans différentes configurations. Une grande flexibilité ainsi qu’une manipulation précise constituaient des exigences essentielles. La ligne fournie par Schubert-Pharma relève brillamment ce défi spécifique grâce à une nouvelle caméra 3D et à l’utilisation du robot de transport Transmodul.

Solution

La manipulation respectueuse des produits est une priorité absolue pour les dispositifs médicaux. Il s’agit en particulier d’éviter tout contact verre contre verre. La ligne Schubert conditionne donc les flacons et les stylos dans des séparateurs en carton ou dans des plateaux.

Un atout particulier réside dans la caméra 3D développée par Schubert, qui détecte avec précision la position de chaque stylo. Cela garantit que chaque produit – même s’il a changé de position après le retrait d’un stylo – puisse être saisi avec exactitude lors de la prochaine prise.

La ligne Schubert ne se contente pas de traiter les médicaments avec un soin extrême, elle offre également une grande flexibilité : flacons et stylos peuvent être conditionnés dans un total de 13 formats différents.

“La mise en service rapide de cette tâche complexe sur site a impressionné le client.”

Karin Kleinbach, Sales Director Pharma
Schubert Packaging Systems GmbH




Manipulation précise et respectueuse des produits grâce à la caméra 3D

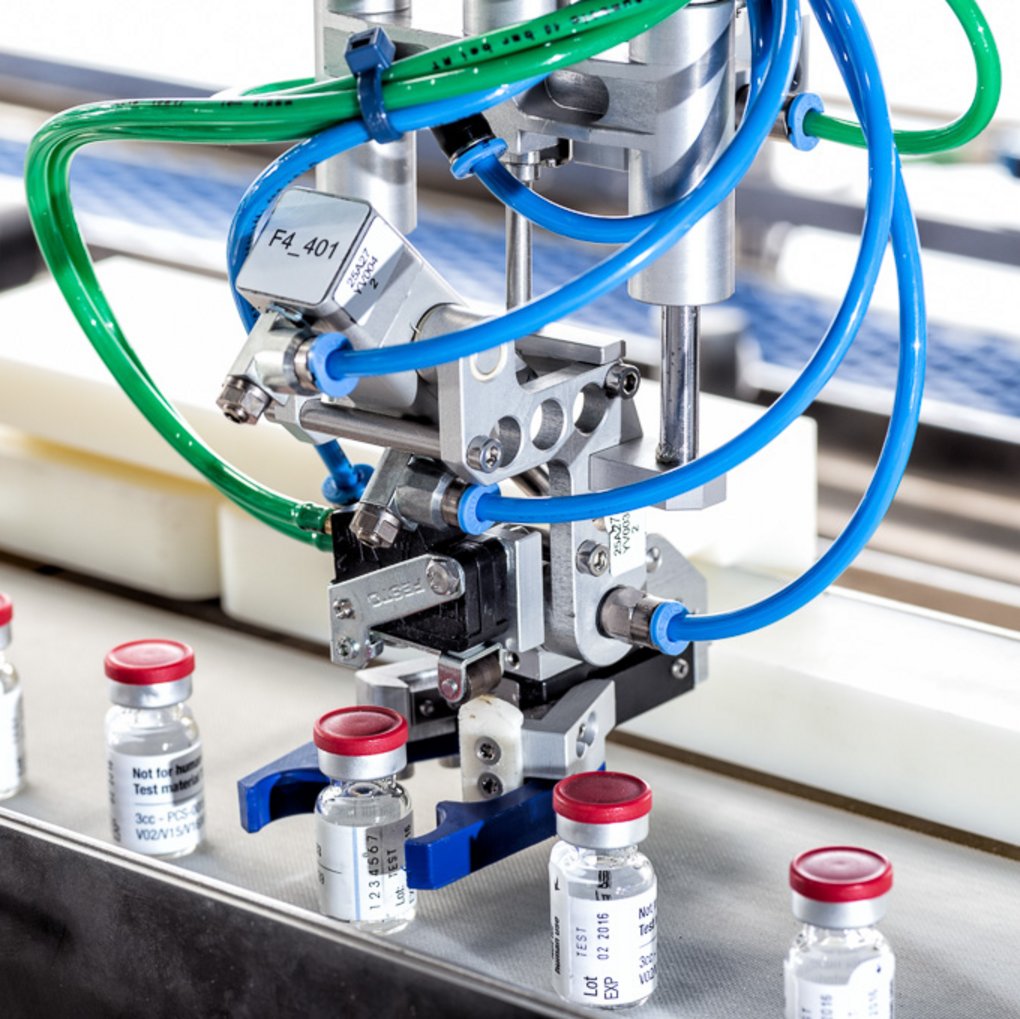

Les flacons (vials) arrivent dans la ligne sur un convoyeur. Une caméra détecte leur position tout en contrôlant simultanément la présence des bouchons. Un robot F4 saisit ensuite chaque flacon sur le convoyeur et le regroupe sur un Transmodul. Pour le format « stylos », les produits sont acheminés aux robots F4 dans des caisses de transport de 120 pièces chacune, via un convoyeur séparé.

C’est ici qu’intervient une caméra 3D spécialement développée par Schubert. Les caisses de transport contenant chacune 120 stylos sont positionnées dans la zone de travail du robot de prélèvement. Un robot F4 retire les stylos un par un et les regroupe sur le Transmodul. Après chaque prélèvement, la caméra 3D scanne le contenu des caisses et détermine la position exacte ainsi que la hauteur de chaque stylo individuel.

Former, remplir et fermer les cartons et alvéoles

Les découpes en carton sont prélevées d’un magasin et formées. Elles sont ensuite garnies de plateaux ou d’alvéoles en carton. Les robots forment les alvéoles et les placent dans les cartons préparés. Des capteurs sur l’outil robotique garantissent que chaque carton est correctement équipé d’une alvéole ou d’un plateau.

Dans l’étape suivante, les produits pré-groupés sont chargés dans les cartons préparés et fixés.

Après l’ajout de la notice d’utilisation, les cartons sont fermés lors de l’étape finale.
