1. Spritzen zuführen und gruppieren

Ein TLM-F2 Roboter greift die Spritzen und setzt sie auf die Formatplatte des Transmoduls.

2. Schachtel aufrichten

Der TLM-F3 Roboter übernimmt den flachliegenden Zuschnitt aus dem Magazin und präsentiert ihn dem TLM-F2 Roboter.

3. Gefache aufrichten

Ein TLM-F3 Roboter entnimmt das flachliegende Gefache aus einem Magazin und präsentiert es einem TLM-F2 Roboter.

4. Spritze und Gefache in Karton beladen

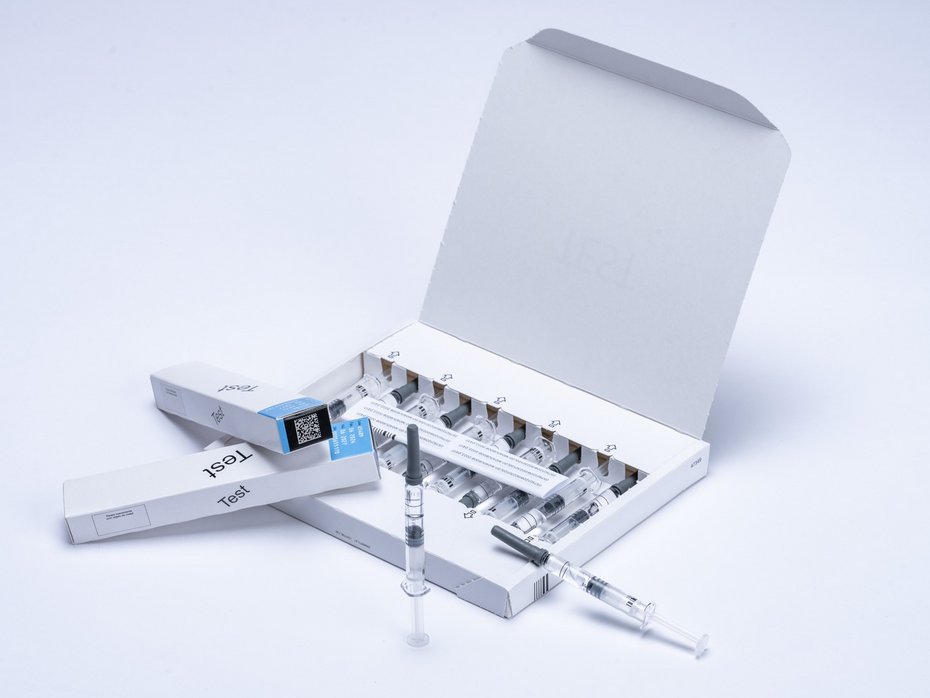

Ein weiterer TLM-F2 Roboter übernimmt die vorgruppierten Spritzen (Kopf-bei-Fuß) und legt sie in die Schachteln (in das Gefache).

5. Beipackzettel beladen

Mittels eines TLM-F3 Roboter werden die Beipackzettel aus einem achtbahnigen Magazin entnommen und dem TLM-F2 Roboter präsentiert.

6. Schachtel verschließen

Der TLM-F3 Roboter übergibt die flachliegenden Zuschnitte dem TLM-F2 Roboter.

7. Schachtel etikettieren und lasern

Im letzten Schritt wird auf die Schachtel ein Data-Matrix-Code gedruckt und ein Etikett appliziert.

8. Auslauf

Die geschlossene Schachtel verlässt die Maschine auf einem Auslaufband.
