#SuccessStory #Ready-Fill-Spritzen Hochleistung verbunden mit Sicherheit

  • Projektmanagement einschließlich aller Vorbereitungen und dazugehörigen Dienstleistungen
  • Entwicklung des Kartondesigns mit Tamper-Evident-Funktion
  • Vielzahl an Maschinenfunktionen
  • Zugängliche Bauweise trotz Maschinenlänge
  • Realisierte Produktverfolgung mit Verwaltung der Daten für gespendete Italien-Vignetten
  • Integrierter Versandkartonierer
  • Servomotoren gesteuert von der Schubert VMS-Verpackungsmaschinensteuerung

330

Spritzen pro Minute



180

Servomotoren im Einsatz

Anforderung

Aufrichten und Kartonieren in einer Anlage:

Schubert-Pharma lieferte dem Kunden einen Topload-Kartonierer mit integrierter Funktion für das Aufrichten, Beladen und Verschließen von Versandkartons.
Der Verpackungsspezialist überzeugte, da er sowohl die Produktverfolgung konzipieren als auch das Kartondesign entwickeln konnte.



Lösung

Für den Pharma-Konzern Abbott (früher Solvay) projektierte Schubert-Pharma diesen Topload-Kartonierer mit integriertem Versandkartonierer. Ein Highlight ist die in der Maschine realisierte Produktverfolgung, die die Daten für die gespendeten Italien-Vignetten verwaltet.

Schubert-Pharma hat gemeinsam mit dem Kunden die gesamten Verpackungsmaterialien inklusive Kartondesign als ergänzende Dienstleistung zur Maschinenlieferung umgesetzt. Insbesondere bei der Karton- bzw. Schachtelentwicklung setzte Schubert-Pharma auf höchste Produktsicherheit: Tamper-Evident wurde zu einem Designelement der Schachtel.



Vom Design der Kartons bis zur effizienten Produktverfolgung konnten wir alle Wünsche des Kunden umsetzen. Der Kunde hat nun eine passgenaue Anlage im Einsatz.

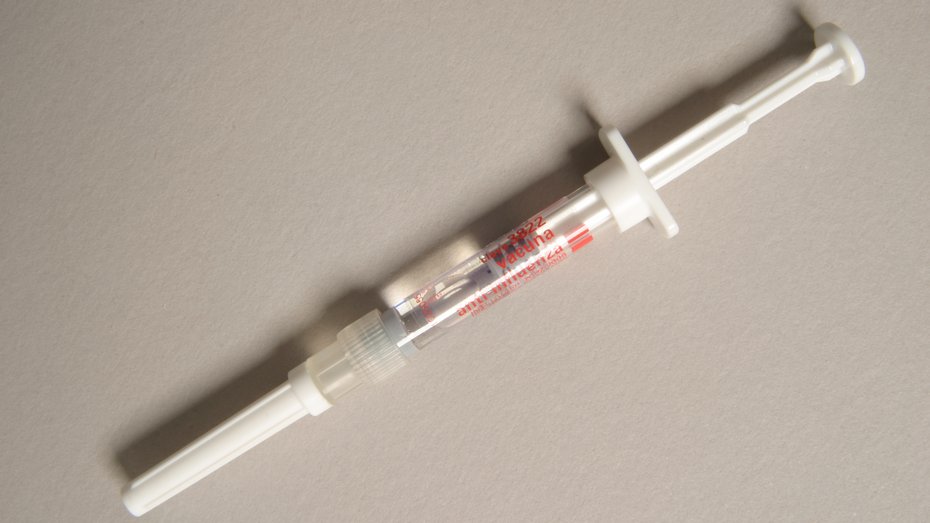

Spritzen zuführen und Schachteln aufrichten

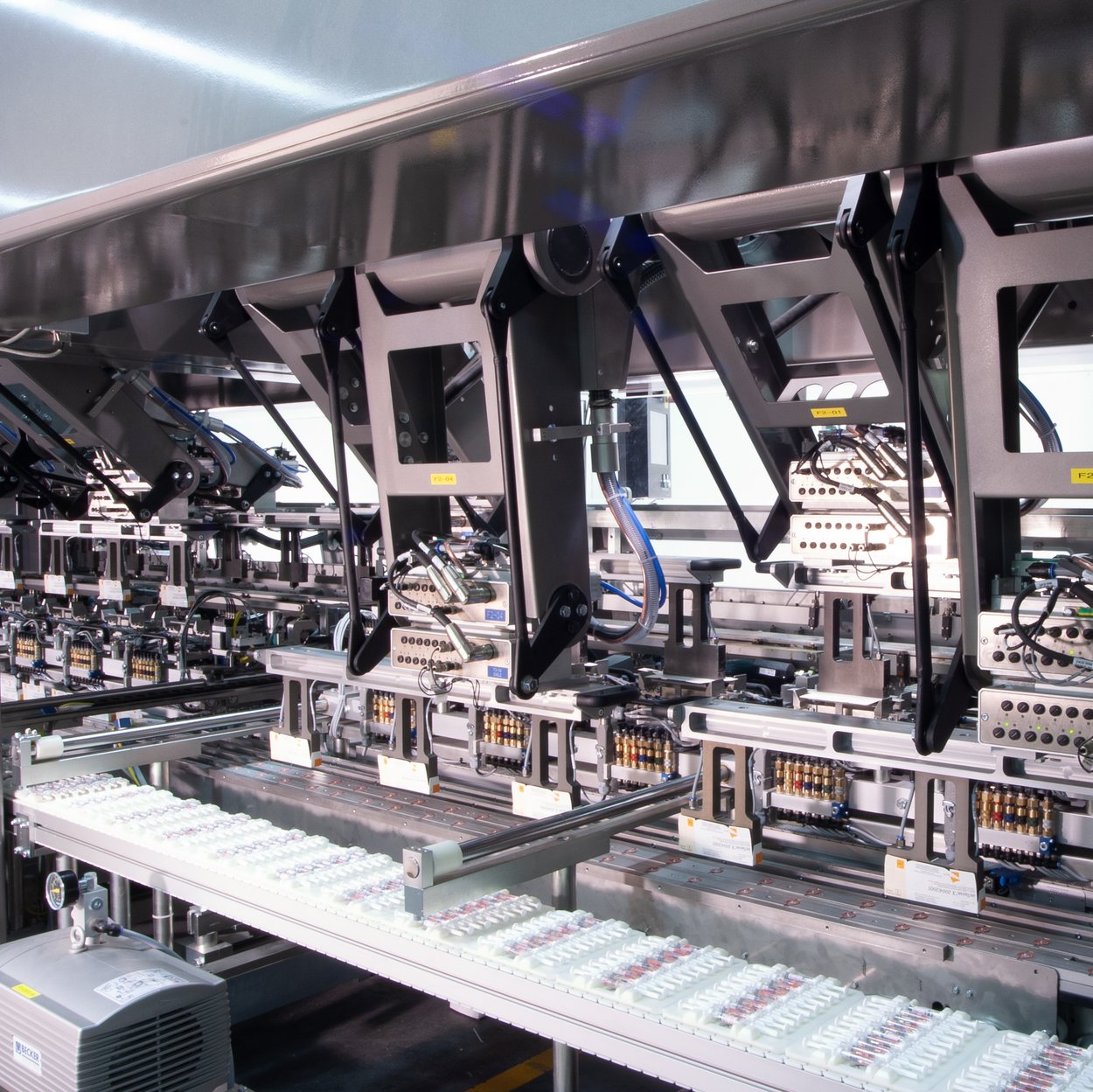

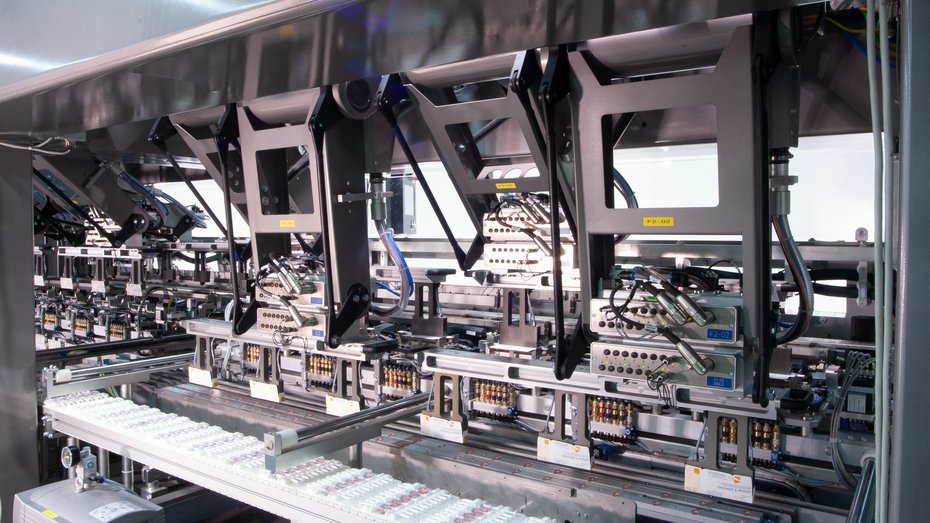

Die Spritzen werden für den Kartonierprozess gepuffert bzw. vorgruppiert und der Maschine kontinuierlich zugeführt. Drei F2-Roboter, mit Aufrichtewerkzeugen bestückt, führen die flachliegenden Schachtelzuschnitte an Leimdüsen vorbei, drücken sie durch Aufrichtewerkzeuge und setzen sie auf die Vakuumtransportschieber.

Schachteln beladen und
versandfertig verpacken

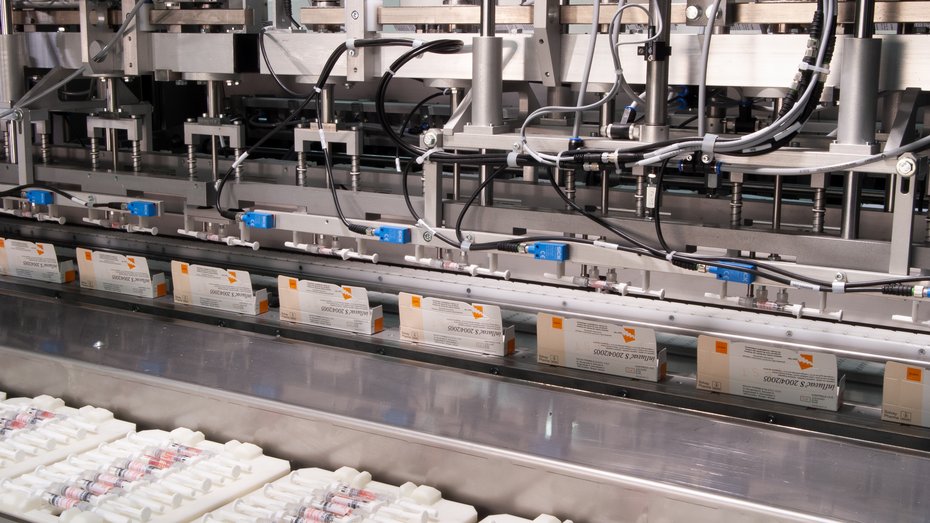

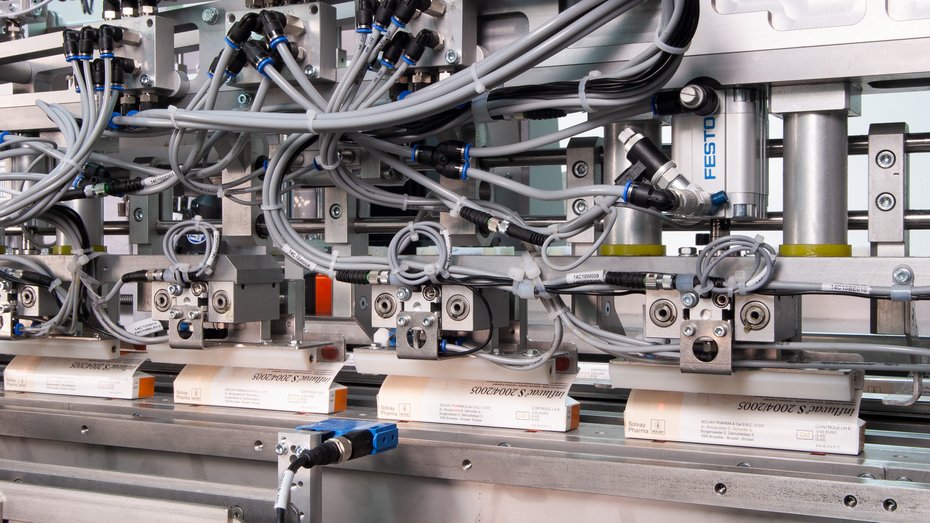

Im Befüllteil der Kompaktanlage werden Beipackzettel und Spritzen in die Verpackungsschachteln eingelegt. Zwei F2-Roboter, mit Verschließwerkzeugen bestückt, verkleben die anhängenden Schachteldeckel auf der Längsseite der Verpackungsschachteln.

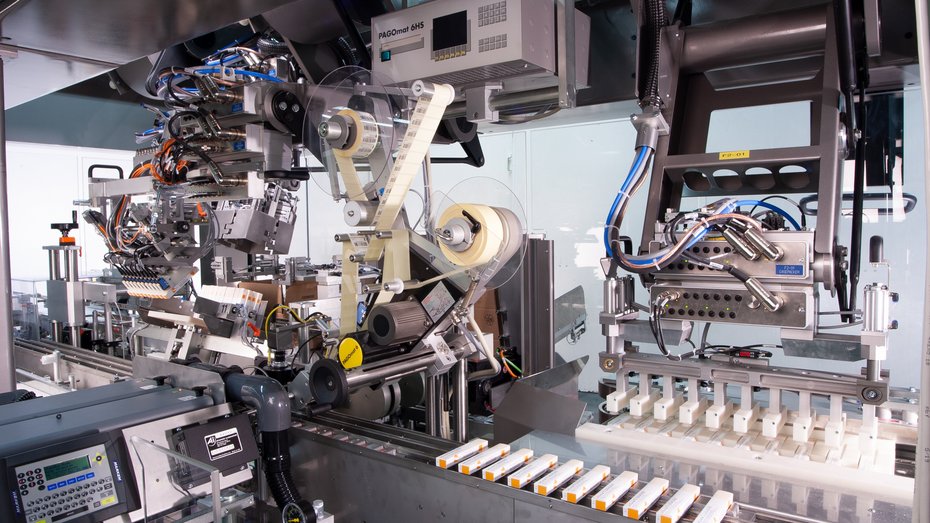

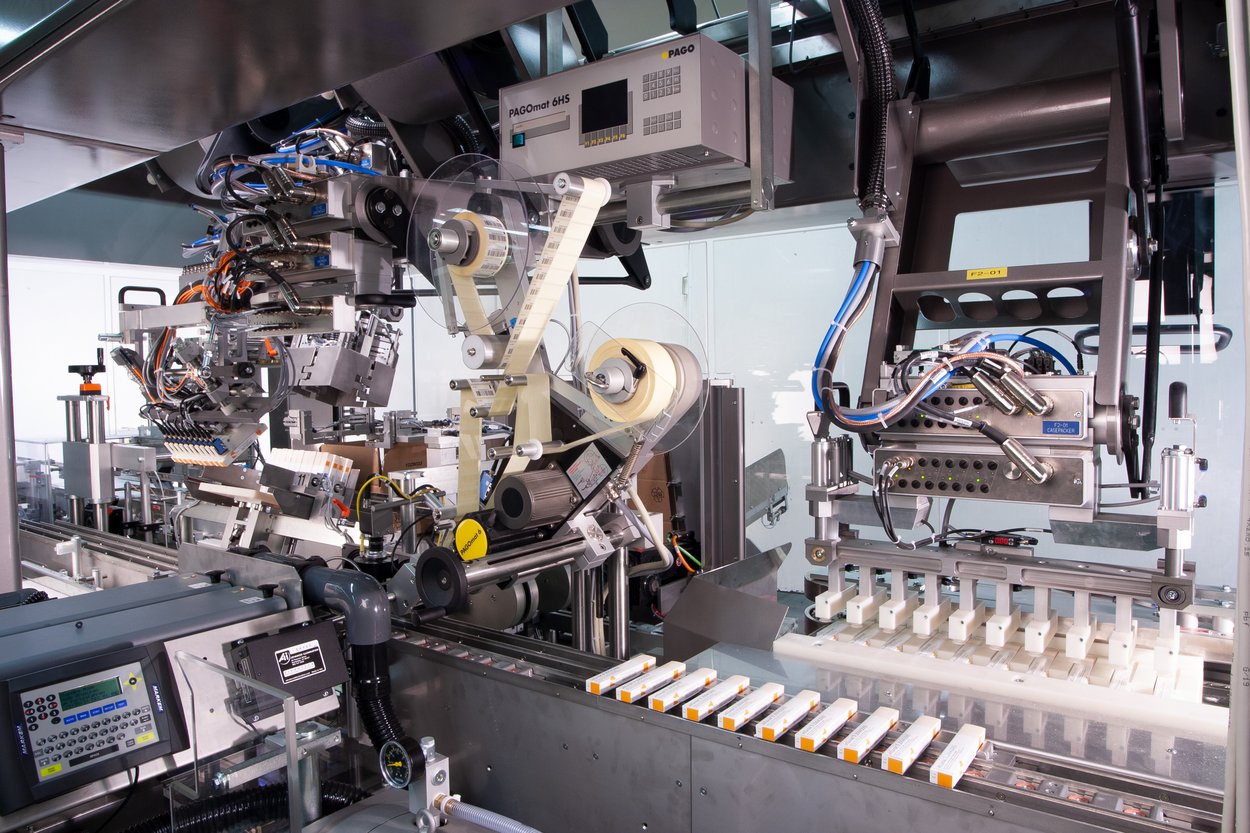

Nach dem Etikettieren und Bedrucken der Packungen werden sie in Versandkartons gepackt.
